Tipos comuns de fiação elétrica usados ​​em casa, esses 3 são recomendados

Compreender os tipos básicos de fiação elétrica é vital para quase qualquer projeto elétrico dentro ou fora da casa. Quando você está instalando uma nova fiação, por exemplo, escolher o fio ou os cabos certos é metade da batalha. Quando você examina a fiação existente em sua casa, identificar o tipo de fio pode dizer mais sobre o circuito ao qual a fiação pertence, por exemplo, quando você abre uma caixa de junção e precisa determinar quais fios estão conectados a onde. A fiação em casas modernas é muito padrão e qualquer nova instalação elétrica exigirá uma nova fiação que esteja em conformidade com os códigos de construção locais.

Aqui estão alguns tipos comuns de fiação comumente usados ​​em casa

Cabo de rede

Freqüentemente nomeado após uma marca popular "Xsd", Xsd Cabo é uma empresa especializada no desenvolvimento de fios e cabos projetados para uso em locais internos secos. A maioria dos fios pode ser executada de forma invisível pelas cavidades da parede e do piso de sua casa. Quase toda a fiação em casas modernas para soquetes e lâmpadas é Xsd arame.

Os cabos de telefone e dados são fios de baixa tensão usados ​​para "telefone fixo " e conexões da Internet. Os cabos telefônicos podem conter quatro ou oito fios. O fio da categoria 5 (CAT 5) é o tipo mais comum de cabeamento de dados domésticos e consiste em oito fios torcidos em quatro pares. Pode ser usado para transmissão de telefone e dados e oferece maior capacidade e qualidade que o fio telefônico padrão.

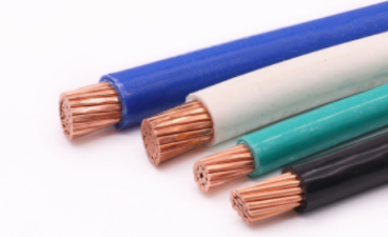

Thhn/thwn fios

Thhn e Thwn são os códigos para os dois tipos mais comuns de fio isolado usado no conduíte. Ao contrário do fio blindado, onde dois ou mais condutores isolados separados são incluídos em uma jaqueta de plástico, os fios Thhn e Thwn são condutores únicos, cada um com isolamento codificado por cores. Esses fios não são protegidos por bainhas de arame blindadas, mas por condutos de metal tubular ou plástico. O conduíte é frequentemente usado para áreas inacabadas, como porões e garagens, e para conexões de fiação em casas com tempos de exposição curtos, como disposições de lixo e aquecedores de água. As letras indicam as características específicas do isolamento de arame:

T: termoplástico

H: resistente ao calor;

Hh indica altamente resistente ao calor

W: Adequado para locais úmidos

N: revestimento de nylon para proteção adicional

Os fios thhn e bhwn têm bainhas coloridas, que geralmente são usadas para identificar sua função no circuito ::

Fio quente: preto, vermelho, laranja

Neutro: branco, marrom

Fio de terra: verde, verde-amarelo

Os fios Thhn e Thwn são linhas elétricas que não devem ser manuseadas quando o circuito estiver aberto.

Fiação de baixa tensão

A fiação de baixa tensão é usada para circuitos que normalmente requerem 50 volts ou menos. Vários tipos comuns de fio RVV, conexões do sistema de aspersão, fios de sino (para sinos de portas), fio do sistema de alto -falante e fio de termostato. Os tamanhos dos fios variam de aproximadamente 22 bitola a bitola 12. O fio de baixa tensão geralmente é isolado e pode ser contido em uma jaqueta de arame ou combinado em um par torcido, semelhante ao fio da lâmpada. Deve ser usado apenas para aplicações de baixa tensão. Geralmente, são fios muito pequenos e são muito diferentes da fiação padrão do circuito. Os fios de baixa tensão raramente estão sujeitos a choques elétricos graves, mas é melhor desligar o equipamento antes de usá -los.
