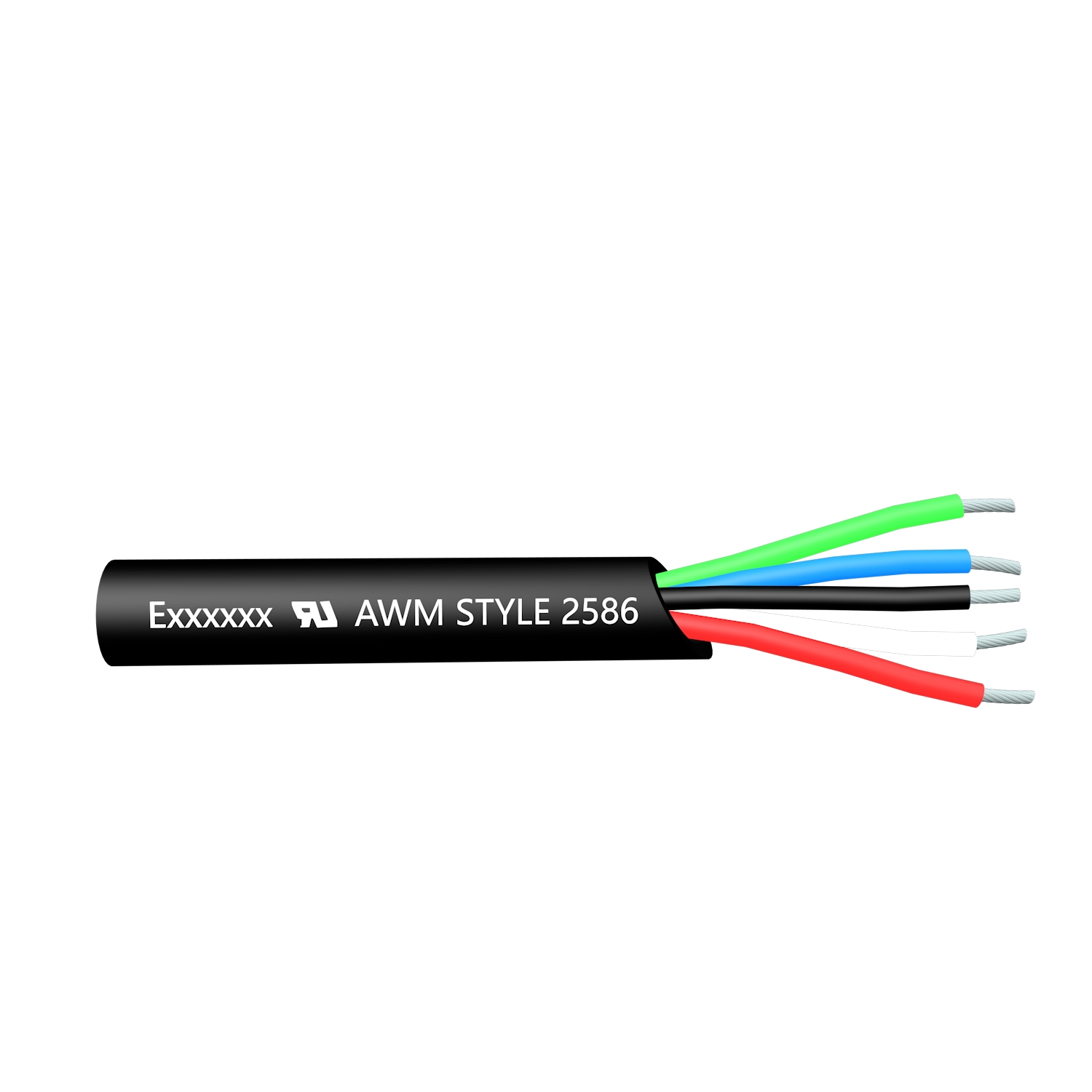

UL2586 Cabo de controle flexível de controle flexível PVC Bainha 105 ℃ 600V
Tensão classificada: 600V ou 1000V
Temperatura classificada: 105ºC
Material de isolamento: PVC
Material de jaqueta: PVC
Condutor: copper estanhado ou nu, encalhado ou sólido
Opcional: Al-Mylar, cobre trançado
Padrão de referência: UL758, UL1581, C22.2 no.210
Passa o teste de chama vertical UL VW-1 & CSA FT1.
Espessura de isolamento uniforme do fio para garantir a descascamento e corte fáceis.
Para fiação interna de equipamento eletrônico e elétrico e aparelho, motor, máquina de automação, fonte de alimentação, equipamento de ferramenta de máquinas, equipamento de transporte de logística, guindastes, elevadores automáticos, estacionamento, etc.
Conductor | Isolamento | Jaqueta | Max. Cond. Resistência a 20 ° C (Ω / km) | ||||
No. de núcleos | Awg. | Construção (No./mm) | Grossura (milímetros) | Diâmetro (milímetros) | Grossura (milímetros) | Diâmetro (milímetros) | |
4 | 28 | 7 / 0.127. | 0.15 | 0.75 | 0.76 | 3.5 | 237 |
20 | 24 | 11 / 0.16. | 0.51 | 1.7 | 0.76 | 12.5 | 94 |
2 | 22 | 17 / 0.16. | 0.23 | 1.4 | 0.76 | 5 | 59.4 |
2 | 20 | 26 / 0.16. | 0.76 | 2.58 | 0.76 | 7.5 | 36.7 |
2 | 18 | 41 / 0,16. | 0.8 | 2.8 | 0.76 | 7.2 | 23.2 |
3 | 18 | 41 / 0,16. | 0.58 | 2.35 | 0.76 | 7.1 | 23.2 |
2 | 16 | 26 / 0.254. | 0.8 | 3.08 | 0.78 | 7.8 | 15.1 |
3 | 16 | 26 / 0.254. | 0.4 | 2.4 | 1 | 8.5 | 14.6 |
4 | 16 | 26 / 0.254. | 0.81 | 3.1 | 1.83 | 11.2 | 15.1 |
7 | 16 | 26 / 0.254. | 0.6 | 2.8 | 0.76 | 10.7 | 13.7 |
2 | 14 | 41 / 0,254. | 0.8 | 3.46 | 0.76 | 8.8 | 8.96 |
3 | 14 | 41 / 0,254. | 0.8 | 3.46 | 0.76 | 9.2 | 8.96 |
2 | 12 | 65 / 0,254. | 0.51 | 3.5 | 0.76 | 8.9 | 5.64 |
3 | 12 | 65 / 0,254. | 0.51 | 4 | 0.76 | 10.5 | 5.5 |
5 | 12 | 65 / 0,254. | 0.79 | 3.94 | 0.76 | 13.5 | 5.64 |
3 | 10 | 105 / 0,254. | 0.78 | 4.56 | 0.76 | 12.2 | 3.55 |
5 | 10 | 105 / 0,254. | 0.78 | 4.56 | 0.76 | 15 | 3.55 |
2 | 8 | 169 / 0,254. | 0.76 | 6 | 0.76 | 14 | 2.23 |
※ A folha de dados acima é apenas para referência, consulte a especificação final. |
